주파수 대역이 7~24GHz 범위로 이동함에 따라 시스템 복잡성은 더 이상 개별 장치에서 비롯되지 않습니다.대신 안테나 설계, 고급 패키징, 도메인 간 시스템 협업이 성능 한계를 정의하는 주요 변수가 되었습니다.

6G FR3 대역에 대한 기술 보고서를 검토하면 분명한 분수령이 나타납니다. 통신 산업이 6G FR3 대역에서 전환되고 있습니다. 주파수 대역 경쟁 에 시스템 역량 경쟁.

5G 시대에는 Sub-6GHz가 충분한지, 밀리미터파가 확장될 수 있는지에 대한 논쟁이 집중되었습니다.6G에서는 대화가 근본적으로 바뀌었습니다.7~24GHz에 걸쳐 있는 FR3 대역은 완벽하기 때문이 아니라 대역폭, 적용 범위 및 비용의 균형을 유지하는 유일한 현실적인 선택이기 때문에 중심 무대로 이동했습니다.그러나 이러한 균형은 거의 모든 시스템 문제를 하나의 아키텍처에 집중시킵니다.

더 깊은 통찰력이 더욱 명확해집니다. FR3의 실제 어려움은 주파수 자체가 아니라 안테나부터 RF 프런트엔드, 시스템 설계에 이르는 전체 아키텍처 재구성입니다.안테나 수가 증가하고 스펙트럼 조각이 늘어나고 전력 및 열 제한이 엄격해짐에 따라 개별 구성요소 및 모듈식 조립에 대한 기존 접근 방식은 한계점에 도달하고 있습니다.

더 이상 PA를 추가하거나 필터를 교체할 필요가 없습니다. 전체 무선 시스템을 처음부터 다시 설계해야 합니다. 이것이 보고서의 핵심 메시지입니다.

핵심 메시지

6G FR3 대역(7~24GHz)은 안테나부터 RF 프런트엔드까지 이기종 통합을 통해 고용량 무선 통신 및 사용자 장비 배포를 달성합니다.

FR3: 6G 성능 및 비용을 위한 균형 잡힌 대역

FR3은 Sub-6GHz(FR1)와 밀리미터파(FR2) 사이의 중간 지점을 차지하며 고유한 전략적 가치를 갖습니다.

• FR1보다 넓은 대역폭, 더 높은 데이터 속도 지원
• FR2보다 전파 성능이 향상되어 배포 비용이 절감됩니다.
• 확장 가능한 용량을 위해 대규모 MIMO 지원

FR3은 6G가 고용량과 현실적인 배포 가능성을 모두 제공하는 데 필수적입니다.

핵심 갈등: 단편화된 스펙트럼 및 폭발적인 시스템 복잡성

FR3은 심각한 시스템 수준 문제를 가져옵니다.

• 불연속 대역 및 전역 스펙트럼 단편화
• 셀룰러, WiFi 및 위성 시스템의 공존
• 극도의 선형성과 성능을 요구하는 고차 변조 및 대규모 MIMO
• 모바일 장치의 극심한 안테나 공간 제약

스펙트럼이 풍부할수록 복잡성이 높아져 전체 RF 아키텍처를 재구축해야 합니다.

주요 경로: 이산형에서 시스템 수준 통합으로의 FEM 진화

보고서는 FEM(프런트엔드 모듈) 구조 조정을 두 가지 아키텍처 방향으로 FR3의 핵심 솔루션으로 식별합니다.

1. FR1과 유사한 아키텍처(빔포밍 없음)
– 간단한 구조, 쉬운 통합
– 낮은 이득, 높은 삽입 손실

2. FR2와 유사한 아키텍처(빔포밍 포함)
– 더 높은 시스템 게인(≒+3dB)
– 더 높은 효율과 더 낮은 전력 소비
– 더 넓은 면적과 더 높은 설계 복잡성

FR3은 저주파 사고에서 밀리미터파 시스템 설계로 진화하고 있습니다.

실제 병목 현상: 안테나, 패키징 및 시스템 공동 최적화

보고서는 다음과 같은 비판적 판단을 강조합니다. FR3의 성공 여부는 다음에 달려 있습니다. 안테나 및 시스템 통합, 개별 장치 성능이 아닙니다.

최고의 병목 현상인 안테나 통합
금속 프레임, 후면 커버, 언더 디스플레이 솔루션
FR1/FR2/FR3 전반에 걸쳐 안테나 공유가 필수가 됨
새로운 AiD(Antenna-in-Display) 기술

연결 및 삽입 손실
안테나에서 FEM까지의 경로 손실: 0.5–3dB
PA 설계 및 시스템 전력 예산에 직접적인 영향을 미칩니다.

열 관리 압력
PA 접합 온도가 100°C에 접근
열 방출이 시스템 수준의 제약이 됨

RF 시스템은 순수 회로 설계에서 구조, 재료 및 열 역학을 포함하는 종합 엔지니어링으로 발전했습니다.

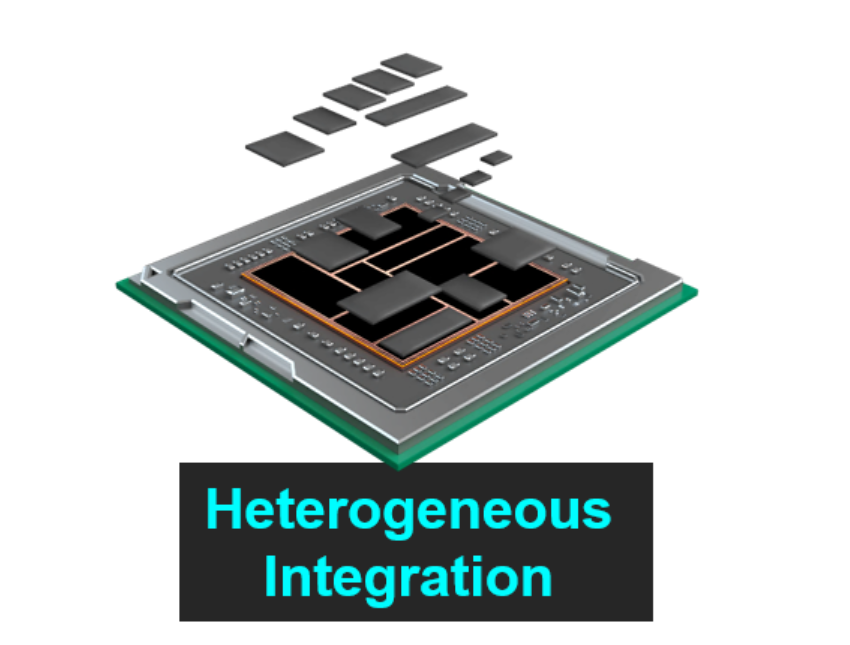

최종 솔루션: 이기종 통합

이러한 문제를 해결하기 위해 보고서는 이기종 통합이 실행 가능한 유일한 경로라고 지적합니다.

이는 전체 시스템에 걸쳐 있습니다.

• 활성 장치: PA, LNA, 빔포머
• 수동 장치: 음향 필터, IPD
• 재료 플랫폼: GaAs, GaN, CMOS, SiGe

주요 산업 동향:

• GaN-on-Si: 전력과 비용의 균형
• 단일 칩 FEM: 더 높은 통합
• IPD: 높은 Q 패시브 통합

FR3은 단순한 주파수 대역 문제가 아닙니다. 이는 시스템 수준 통합의 본격적인 혁명을 나타냅니다.
