반세기가 넘는 기간 동안 반도체 산업은 트랜지스터를 더 작게 만들라는 한 가지 간단한 규칙을 따라 성장해 왔습니다.축소된 기능 크기는 더 높은 성능, 더 낮은 전력 및 트랜지스터당 더 낮은 비용을 제공했습니다.그러나 오늘날 이 길은 물리적, 경제적 한계에 도달했습니다.순수 스케일링의 시대는 가고, 새로운 스케일링의 시대가 열렸습니다. 구조적 혁신과 3D 통합 시작되었습니다.

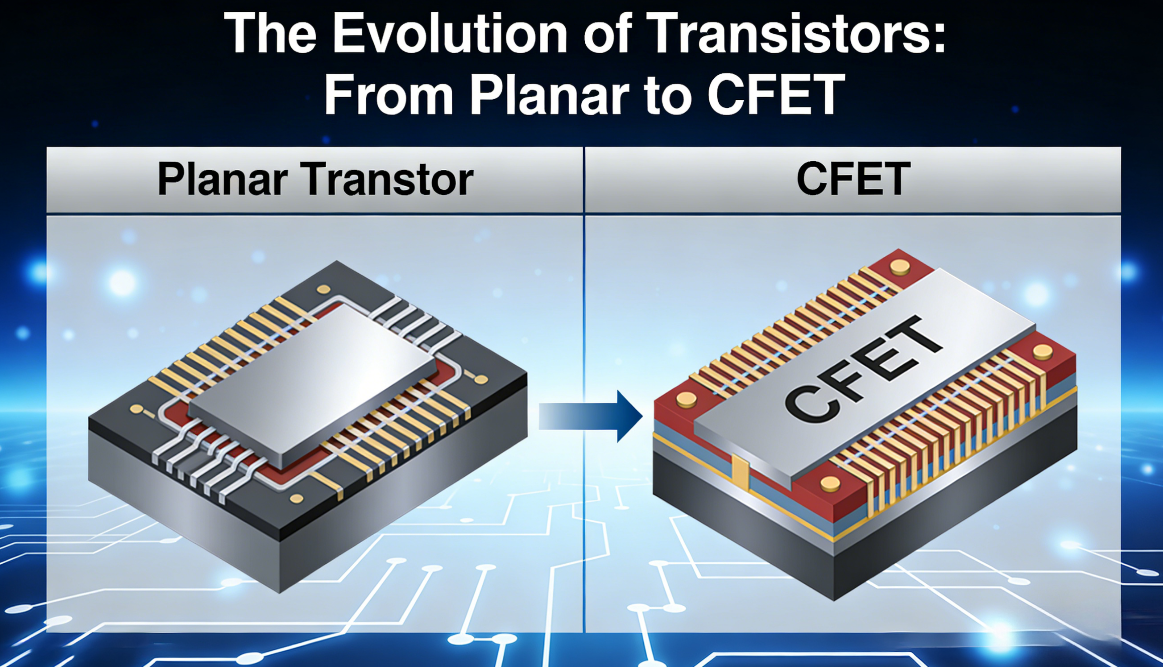

트랜지스터 자체는 완전한 아키텍처 혁명을 겪고 있습니다.평면 MOSFET에서 FinFET, GAA 나노시트에서 CFET 적층까지 각 단계는 축소에서 축소로의 전환을 나타냅니다. 트랜지스터를 3차원으로 재구성하다.이는 단지 점진적인 개선이 아니라 칩이 성능을 제공하는 방식을 완전히 재정의한 것입니다.

4세대 트랜지스터 아키텍처

1. 평면 트랜지스터(기존 2D)
게이트가 위에서 채널을 제어하는 고전적인 평면 구조입니다.초기부터 40nm와 28nm까지 지배적이었습니다.치수가 더욱 작아짐에 따라 누설 전류 및 정전기 제어가 해결 불가능한 문제가 되었습니다.

2. FinFET(3D 게이트 제어)
채널은 게이트가 세 면을 감싸는 수직 "지느러미"가 됩니다.이를 통해 정전기 제어가 대폭 향상되고 누출이 줄어들며 7nm, 5nm, 심지어 3nm까지 축소할 수 있습니다.FinFET은 현대 고성능 칩 시대의 기반이 되었습니다.

3. GAA 나노시트(게이트 올어라운드)
2nm 이하에서는 FinFET이 한계에 도달합니다.GAA는 핀을 게이트로 완전히 둘러싸인 적층형 수평 나노와이어 또는 시트로 대체합니다.이는 더 나은 제어, 더 낮은 전력 및 더 높은 구동 전류를 제공합니다.GAA는 이제 TSMC, 삼성, 인텔 전반에 걸쳐 2nm급 칩의 주류 구조입니다.

4. CFET(상보형 FET)
다음 개척지는 NMOS와 PMOS를 수직으로 쌓는 것입니다.CFET는 두 개의 트랜지스터를 하나의 설치 공간에 담아 면적을 대폭 줄이고 밀도를 향상시킵니다.이는 진정한 3D 시스템 통합이 이루어지기 전의 트랜지스터 스케일링의 궁극적인 진화의 끝입니다.

확장만으로는 더 이상 작동하지 않는 이유

• 새로운 노드가 생길 때마다 프로세스 비용이 기하급수적으로 증가합니다.
• 양자 누출 및 물리적 제약으로 인해 한계가 강화됨
• 인터커넥트 지연 및 전력 소비가 트랜지스터 속도를 추월합니다.
• 대형 모놀리식 칩은 낮은 수율과 높은 비용으로 어려움을 겪고 있습니다.

업계에서는 더 이상 작은 트랜지스터에서 성능이 나오지 않는다는 사실을 깨달았습니다.그것은에서 온다 더 나은 연결, 더 스마트한 아키텍처, 수직적 통합.

새로운 시대: 3D 혁신의 세 가지 계층

이제 반도체 발전은 3D 설계의 세 가지 차원으로 정의됩니다.

• 3D 트랜지스터: FinFET, GAA, CFET – 트랜지스터를 수직으로 구축
• 3D 장치 스태킹: 메모리 온 로직, 하이브리드 본딩, SRAM 스태킹
• 3D 시스템 통합: Chiplet, 2.5D/3D 패키징, 인터포저 기반 통합

그들은 함께 다음을 형성합니다. 3D×3D×3D 시대: 트랜지스터, 장치, 시스템이 모두 3차원이 됩니다.

DTCO: 새로운 핵심 역량

스케일링이 끝나면, 설계 기술 공동 최적화(DTCO) 중요해집니다.이는 처음부터 아키텍처, 트랜지스터 구조, 금속 라우팅 및 패키징을 공동 설계하는 것을 의미합니다.가장 강력한 기업은 더 이상 프로세스 리더가 아니라 시스템 수준 통합자입니다.

이제 배선 효율성, 전력 공급, 열 설계 및 대역폭 밀도가 실제 제품 성능을 결정합니다.

AI는 궁극적인 원동력이다

AI와 고성능 컴퓨팅은 전례 없는 대역폭, 에너지 효율성 및 밀도를 요구합니다.이러한 요구 사항은 기존 확장으로는 충족할 수 없습니다.그들은 다음을 요구합니다:

• 초고대역폭 메모리 컴퓨팅 상호 연결
• 작업당 최고의 에너지 효율성
• 대규모 병렬성과 긴밀한 통합

AI는 전체 업계가 순수한 확장을 포기하고 완전한 3D 이기종 통합을 수용하도록 강요했습니다.

결론: 미래는 더 작은 것이 아니라 더 높습니다

트랜지스터가 작아지는 시대가 다가오고 있습니다.반도체의 미래는 기기를 작게 만드는 것이 아니라 시스템을 구축하는 것입니다. 더 높고, 더 조밀하며, 더 지능적으로 연결됨.

Planar에서 FinFET, GAA, CFET에 이르기까지 트랜지스터는 진화를 완료했습니다.다음 전투는 다음 전투에서 벌어집니다. 3D 통합, 고급 패키징 및 시스템 수준 설계.반도체 리더십의 향후 10년이 결정되는 곳이다.
